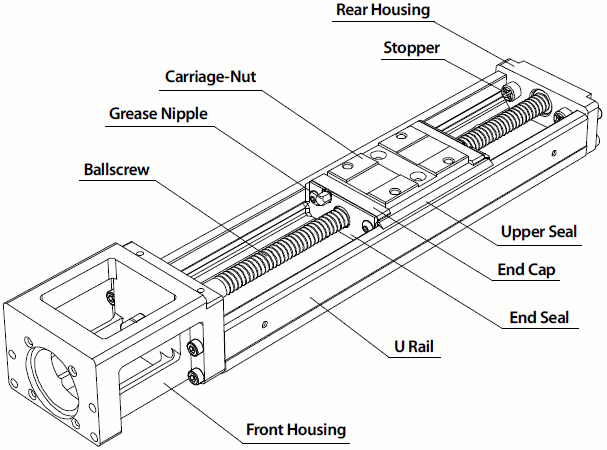

La serie di attuatori lineari KM di PMI è stata realizzata combinando un carrello a ricircolo di sfere con il movimento di una vite a ricircolo si fere all’interno di una rotaia sagomata, realizzando un sistema integrato carrello-chiocciola che lavora in uno spazio molto contenuto.
Il sistema carrello-chiocciola in collaborazione con la rotaia a U è stato progettato utilizzando il metodo di analisi FEM, il quale ha consentito lo sviluppo di attuatori con caratteristiche di elevata rigidità e precisione, con ingombri limitati. La praticità e compattezza del prodotto inoltre consente un risparmio di tempo in fase di installazione.
Inoltre la serie KM è progettata con piste di scorrimenti ad arco gotico con un angolo di contatto a 45°, che consente di sopportare in egual misura un carico radiale, radiale rovescio o laterale. Dunque questo tipo di guida può essere installata con qualsiasi orientamento rispetto alla direzione del carico applicato.
Il sistema carrello-chiocciola è disponibile in quattro tipologie:
- Tipo A: carrello singolo con lunghezza standard.
- Tipo B: carrello doppio con lunghezza standard.
- Tipo C*: carrello singolo con lunghezza ridotta.
- Tipo D*: carrello doppio con lunghezza ridotta.
- *C e D sono disponibili solo per i modelli KM30, KM33, KM45, KM46.
Caratteristiche principali:
- Compattezza.
- Elevata rigidezza, quattro punti di contatto.
- Rapidità di installazione.
- Scorrevolezza.
